卫生级蝶阀
卫生级蝶阀应用
一款卫生型、自动或手动操作的蝶阀，适合于不锈钢管道系统内的各类应用。
卫生级蝶阀工作原理

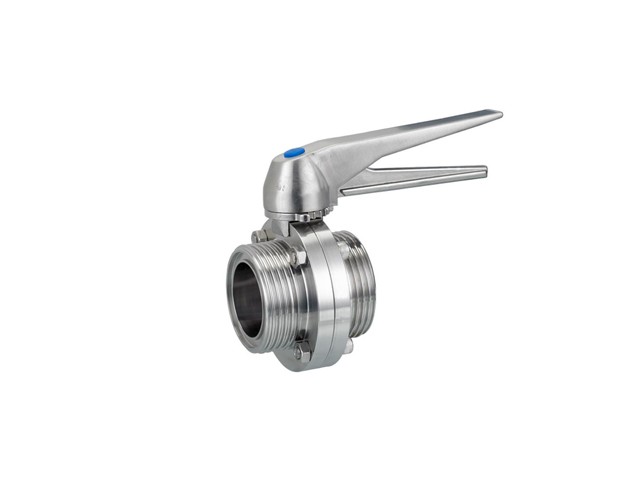

BV6型系列蝶阀既可通过一个气动头进行遥控操作，也可以通过一个手柄进行手动操作。 执行器有三种标准款型，即常闭(NC)型，常开(NO)型和空气/空气(A/A)型。 执行器将一个活塞的轴向运动转换为阀门轴的90°旋转运动。当阀门体内的圆形蝶片接触到蝶阀的密封圈上时，执行器的扭矩增大，关闭阀门 选择不同的手动操作用的手柄可将阀门机械式锁定在开启,关闭,中间或其它的位置上。实现对流量进行调节。
卫生级蝶阀技术参数
|
金属材质 |
与产品接触的部件 |
304L/316L (1.4307/1.4404) 锻造 |
|
不与产品接触的部件 |
304(1.4301) |
|
|
可提供EN 10204 3.1B证书 |
||
|
密封材质 |
标配 |
EPDM |
|
选配 |
FPM，Silicone，NBR |
|
|
采用进口密封材料，所有密封材质均符合FDA 177.2600 |
||
|
温度 |
工作温度 |
-20~+135℃（EPDM） |
|
灭菌温度 |
150℃(MAX 20min) |
|
|
压力 |
工作压力 |
0~10bar |
|
控制气源压力 |
5~8bar |
|
|
表面处理 |
内表面处理 |
R≤0.8μm |
|
外表面处理 |
R≤1.6μm |
|
|
连接 |
连接标准 |
焊接端: DIN 11850 系列0，2 |
|
焊接端: Inch管径标准 |
||
|
连接方式: 焊接.快装.螺纹.法兰等 |
||
|
选配 |
智能控制器 |
24V DC |
|
1/2个电磁阀 |
||
|
位置传感器 |
24V DC |
|
|
2只NPN或PNP位置传感器 |
||
